UJ41H柱塞截止閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
UJ41H柱塞截止閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新產品。
結構規范
PN1.6-4.0 | DN15-250 | PN1.6-4.0 | DN>250 |
柱塞截止閥 | 平衡式柱塞截止閥 | ||
性能范圍
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | <425℃ | 水、蒸汽、石油產品 | PN1.6～1.6MPa |
不銹鋼 | <300℃ | 硝酸、醋酸 | 通徑范圍 |
含鉬不銹鋼 | < 300℃ | 氫、氧、尿素等 | DN15～300mm |
蒙乃爾 | < 300℃ | 氫氟酸等 |

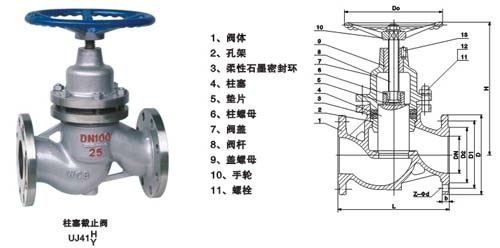

主要外形尺寸
1.6Mpa UJ41H6C UJ41W6C/P/R | |||||||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
主要外形 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 | |
b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 | |
Z-d | 44 | 44 | 44 | 48 | 48 | 48 | 88 | 88 | 88 | 88 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 | |
H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 400 | 460 | 940 | 985 | 1100 | 1395 | |
重量 | ? | 3.5 | 4.5 | 6 | 8 | 11 | 15 | 21 | 32 | 44 | 62 | 85 | 148 | 260 | 340 | 552 | 752 |
2.5Mpa UJ41H-25C UJ41W-25C/P/R | |||||||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
主要外形 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 405 | |
b | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 | |
Z-d | 44 | 44 | 44 | 48 | 48 | 48 | 88 | 88 | 88 | 88 | 12-23 | 8-25 | 12-30 | 16-30 | 16-34 | 16-34 | |
H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 410 | 470 | 940 | 1000 | 1140 | 1400 | |
重量 | ? | 3.5 | 4.5 | 6 | 8 | 11 | 16 | 22 | 32 | 48 | 65 | 90 | 165 | 280 | 360 | 580 | 800 |
4.0Mpa UJ41H-40C UJ41W-40P/R | |||||||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
主要外形 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 375 | 445 | 510 | 570 | 655 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | 515 | 585 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 282 | 345 | 408 | 465 | 535 | |
b | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 38 | 42 | 46 | 52 | 58 | |
Z-?d | 44 | 44 | 48 | 48 | 48 | 48 | 88 | 88 | 8-23 | 8-25 | 8-25 | 12-30 | 12-34 | 16-34 | 16-34 | 16-41 | |
H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 410 | 580 | 940 | 1000 | 1140 | 1400 | |
重量 | ? | 3.5 | 4.5 | 6 | 8 | 11 | 16 | 22 | 32 | 48 | 75 | 120 | 185 | 320 | 480 | 700 | 930 |
6.4Mpa U41H-64C UJ41H-64P/R | |||||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
主要外形 | L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 | 900 |
D | 105 | 130 | 145 | 150 | 165 | 175 | 200 | 210 | 250 | 295 | 340 | 405 | 470 | 530 | |
D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | |
D2 | 55 | 68 | 78 | 82 | 95 | 105 | 130 | 140 | 168 | 202 | 240 | 300 | 352 | 412 | |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | |
b | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 36 | 38 | 44 | 48 | 54 | |
Z-d | 44 | 48 | 44 | 4-23 | 4-23 | 8-23 | 8-23 | 8-25 | 8-30 | 8-34 | 8-34 | 12-34 | 12-41 | 16-41 | |
H | 150 | 165 | 185 | 200 | 235 | 260 | 285 | 320 | 340 | 400 | 450 | 500 | 980 | 1000 | |
重量 | ? | 6 | 8 | 9 | 14 | 22 | 30 | 40 | 70 | 98 | 150 | 260 | 400 | 520 | 680 |
