TYFZ煤氣調壓閥組
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
TYFZ型煤氣調壓閥組適用于煉鐵廠高爐系統，通過對氣體介質流量調節來保證爐頂壓力穩定在一定范圍內。安裝于除塵裝置(濕式除塵或干式除塵)之后的凈煤氣管道上。也適用干其它對需要通過流量、壓力調節保持穩定生產的氣體介質管路系統。
結構特點及用途
TYFZ型煤氣調壓閥組由ZAJW-1型自動調節蝶閥及常通管組成。在使用中一般用一臺ZAJW-1型自動調節蝶閥通過DDZ型電動單元組合儀表進行自動控制，其余二臺（或三 臺）ZAJW-1型自動調節蝶閥由閥門配制的電動執行器通過儀表盤上的手動操作器控制進行粗調，以達到對系統流量和壓力之調節。TYFZ型煤氣調壓閥組適 用于高爐系統及其它需要通過流量、壓力調節保持穩定生產的系統。本閥組安裝在水平管道上時無方向要求，但常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出。安裝在垂直管路上時應考慮電動執行器的工作位置。
主要零件材料
零件名稱 | 閥體 | 閥板 | 閥桿 | 連接筒 | 大小法蘭 | 密封墊 |
材料 | 碳素鋼 | 碳素鋼 | 合金鋼 | 碳素鋼 | 碳素鋼 | 石棉橡膠 |
主要技術參能
閥組型號 | 介質溫度℃ | 介質壓力MPa | 介質流量m3/h | 閥門轉角 | 備注 |
TYFZ-10 | ≤350 | -0.05 | -30000 | 0-90° | - |
TYFZ-30 | ” | -0.07 | 48000-58000 | 0-90° | - |
TYFZ-38 | ” | -0.07 | 68000-85000 | 0-90° | - |
TYFZ-65 | ” | -0.1 | 111000-130000 | 0-90° | - |
TYFZ-75 | ” | -0.15 | 137000-157000 | 0-90° | - |
TYFZ-90 | ” | -0.2 | 170000 | 0-90° | - |
TYFZ-100 | ” | -0.2 | 187000 | 0-90° | - |
TYFZ-125 | ” | -0.25 | 205000 | 0-90° | - |
TYFZ-135 | ” | -0.25 | 250500 | 0-90° | - |
自動調節閥配用電動裝置性能參數
| 電動執行機構 | 電源電壓力、輸入信號電流 | 單程(90°) 啟閉時間 | |
型號 | 輸出力矩 | |||
250 | DKJ-210 或DKJ-210Q | 100N.m | DDZ- II 型0-10mA DDZ III 型4-20mA 220V.AC | 25 |
300 | 25 | |||
350 | DKJ-310或DKJ-310Q | 250N.m | ||
400 | 25 | |||
450 | ||||
600 | DKJ-410或DKJ-410Q | 600N.m | 25 | |
700 | ||||
800 | DKJ-510或DKJ-510Q | 1600N.m | ||
900 | 25 | |||

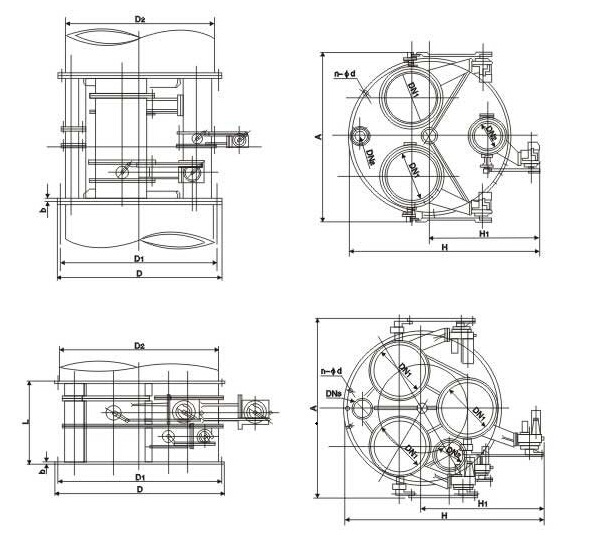

主要外形連接尺寸
閥組型號 | D | D1 | L | b | n-Φd | A | A1 | H | H1 | 閥門配制 | 許用流量(m3/h) | 重量 | 對應管道 |
TYFZ-25 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2150 | 1150 | 600x2+300x1+150 | 55000-65000 | 2800 | 1200 |
TYFZ-30 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2150 | 1150 | 700x2+300x1-150 | 65000-77000 | 3200 | 1300 |
TYFZ-40 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2250 | 1250 | 700 χ 1+800 χ 1+350 χ+150 | 77000-91000 | 3400 | 1400 |
TYFZ-50 | 2190 | 2130 | 1200 | 30 | 48-Φ30 | 3800 | 1900 | 2600 | 1500 | 800x2+400x1+200 | 91000-105000 | 3700 | 1500 |
TYFZ-60 | 2305 | 2240 | 1200 | 30 | 48-Φ30 | 4000 | 2000 | 2800 | 1600 | 800 χ 1 +900 χ 1 +400 χ 1 +200 | 105000-120000 | 4900 | 1600 |
TYFZ-65 | 2190 | 2130 | 1200 | 30 | 48-Φ30 | 4000 | 2000 | 2800 | 1600 | 700x3+350x1+200 | 111000-130000 | 5000 | 1700 |
TYFZ-75 | 2305 | 2240 | 1200 | 30 | 48-Φ33 | 4000 | 2000 | 2800 | 1600 | 900x2+500x1+200 | 120000-150000 | 5300 | 1800 |
TYFZ-90 | 2405 | 2340 | 1200 | 30 | 52-Φ 33 | 4000 | 2000 | 2550 | 1350 | 800x3+400x1+250 | 137000-170000 | 6700 | 1900 |
TYFZ-100 | 2605 | 2540 | 1200 | 30 | 56-Φ33 | 4200 | 2100 | 3000 | 1700 | 1000x2+500x1+200 | 150000-190000 | 7000 | 2000 |
訂貨須知：
1. 訂貨時應注明高爐每小時產氣量(流量)，壓力，煤氣相對濕度(每m3含濕量)。
2. 訂貨時應注明自動調節蝶閥輸入信號。
3. 垂直管道安裝及對電動執行機構的防爆要求在訂貨時說明。
