GUQ氣動真空(壓力)球閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
GUQ型系列氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。
GUQ型系列氣動真空(壓力)球閥適用的工作介質為帶酸、堿性的氣體或液體。
主要技術性能
適用范圍(Pa) | 快卸法蘭（KF）2x105 ～1.3x10-5 |
閥門漏率(Pa.L/S) | ≤1.3x10-5 |
介質溫度（℃） | 標準出廠：-30～+150 |
氣源壓力（MPa） | 0.4～0.8 |
法蘭標準 | GB4982；GB/T6070 |
安裝位置 | 任意 |
電源電壓 | 標準出廠：AC220V/50Hz |
信號反饋 | 標準出廠：閥位指示器 |
氣缸可選 | 標準出廠：雙作用式 |
主要外形尺寸

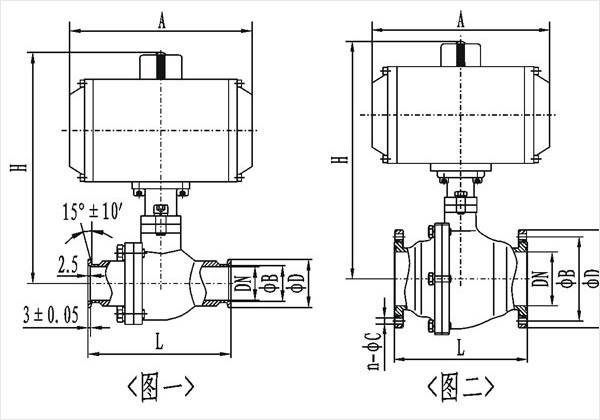

快卸法蘭（KF）連接（GB4982）圖一
型號 | 通徑(DN) | ΦD | ΦB | H | L | A |
GUQ-10/KF | 10 | 30 | 40 | 168 | 92 | 140 |
GUQ-16/KF | 16 | 30 | 17.2 | 154 | 100 | 140 |
GUQ-25/KF | 25 | 40 | 26.2 | 175 | 114 | 164 |
GUQ-40/KF | 40 | 55 | 41.2 | 247 | 165 | 210 |
GUQ-50/KF | 50 | 75 | 52.2 | 282 | 175 | 247 |
活套法蘭連接（GB/T6070）圖二
型號 | 通徑(DN) | ΦD | ΦB | H | L | A | n-ΦC |
GUQ-10 | 10 | 50 | 40 | 160 | 99 | 146 | 4-6.5 |
GUQ-16 | 16 | 60 | 45 | 162 | 100 | 146 | |
GUQ-20 | 20 | 65 | 50 | 191 | 114 | 168 | |
GUQ-25 | 25 | 70 | 55 | 191 | 114 | 168 | |
GUQ-32 | 32 | 90 | 70 | 230 | 140 | 204 | 4-9 |
GUQ-40 | 40 | 100 | 80 | 267 | 165 | 260 | |
GUQ-50 | 50 | 110 | 90 | 289 | 175 | 268 | |
GUQ-63 | 63 | 130 | 110 | 313 | 186 | ||
GUQ-80 | 80 | 145 | 125 | 346 | 198 | 268 | 8-9 |
GUQ-100 | 100 | 165 | 145 | 375 | 220 | 298 | |
GUQ-125 | 125 | 200 | 175 | 444 | 266 | 458 | 8-11 |
GUQ-150 | 150 | 225 | 200 | 497 | 296 | 525 | |
GUQ-200 | 200 | 285 | 260 | 620 | 390 | 602 | 12-12 |
